眾所周知，液晶面板是液晶顯示器的心臟，占據了整個產品八成以上的成本，其質量會直接影響到顯示器的色彩、亮度、對比度、可視角度等等功能參數和顯示效果。但是，高亮液晶屏模組的內部結構又是什么樣的呢?這里小編來做一個簡單介紹。

首先，我們先來了解一下顯示器的工作原理，簡單來說，顯示器的成像原理就是，通過施加電壓刺激液晶分子偏轉產生點、線、面的圖像，液晶分子便如閘門般地阻隔LED背光源發出光線的通過率，進而將光線投射在不同顏色的彩色濾光片中形成圖像。

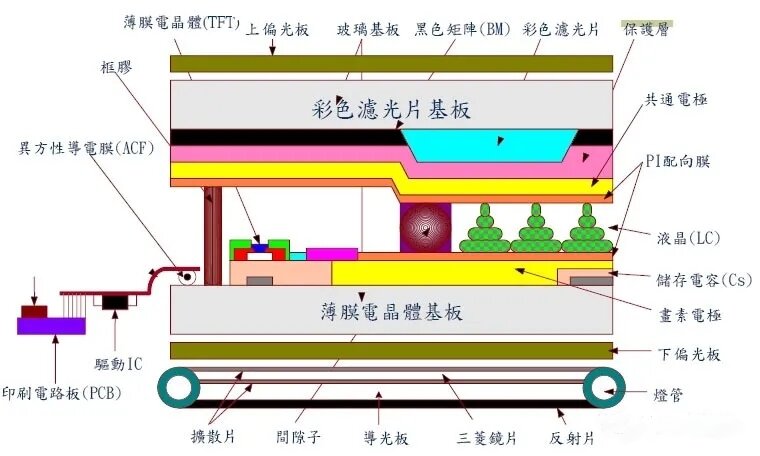

液晶面板通常由液晶分子層、濾光膜和背光源等幾大部分組成，液晶分子層下方和金屬背板之間的構造中主要是反光板、折射板，還有三層的濾光膜。

反光板的作用就是將光線反射回去，減少光線的損失。折射板的作用就是將光線在它的內部進行反射和折射，均勻的分布在整個液晶屏幕中。濾光膜的作用就是除去某種波長的光線，三層的濾光膜均有自己的作用。

在LED背光源中，除了發光源之外，與之配備的還有一層透明的濾光層和白色的反光板。其中濾光層上很多類似顆粒的東西，其目的是通過折射和反射，讓背光能夠更加均勻;而反光板則能夠增加LED背光源光線的亮度。

LED背光搭配上反光板、折射板和濾光膜，光源就可以比較均勻分布在整個屏幕中，而目前很少有條形設計的LED背光源的光線能夠達到十分均勻分布在整個屏幕，因此很多高端顯示器或者專業級顯示器采用了點陣式的LED背光源設計。
