現在很多LCD液晶顯示屏的產品都會用到LED背光源，而LED背光源主要分為直下式和側入式2種，下邊如新小編來給大家介紹下這兩種的區別：

直下式LED背光源

1、直下式LED背光源工藝簡單，不需要導光板，LED陣列置于燈箱底部，從LED發出的光經過底面和側面反射，再通過擴散板和光學模組均勻射出。

2、直下式LED背光源的厚度由燈箱底部和散射板的距離決定，通常厚度越厚，LED背光源的光均勻性就越好。在LED背光源較薄的情況下，色彩和亮度均勻性就成了直下式LED背光源的技術關鍵。

3、直下式LED背光源大都采用邊發射型LED，但是大角度邊發射LED由于其中間光強偏低，易造成暗斑，影響LED背光源的均勻性。

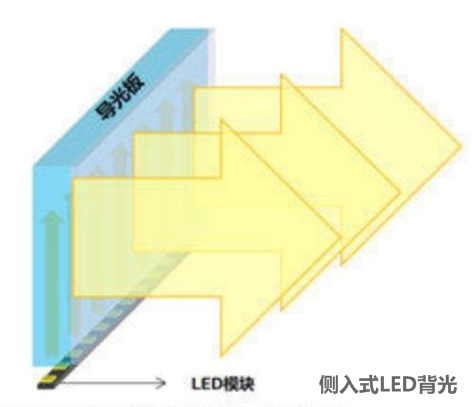

側入式LED背光源

1、側入式背光模塊將點狀光源設置在經過特殊設計的導光板側邊作為LED背光源，使用LED個數較少。

2、側入式LED背光源因光源置于導光板側邊，LED受個數及亮度限制，仍需將光均勻分散整個平面上時，會形成當面板面積越大，光源運用越有限。

3、因LED背光源放在產品的側面，后面只需要添加導光板就可以，因此液晶產品的外觀厚度可以做到很薄。

優缺點對比

1、側入式要比直下式節省燈珠，顯然只有邊緣一圈的燈珠比直下式的滿屏都是要節省的多，所以在能耗上整體要比直下式的低；

2、側入式能做的更薄，因為它是放在側邊的光源，所以不用考慮距離面板的距離太近導致的一些問題。

3、側入式過于依賴導光板的好壞，發散出來的光線不如直下式的均勻，容易出現漏光的問題。

4、首先直下式背光的由多個LED燈均勻地分布在了面板的背后，使背光可以均勻傳達到整個屏幕上，畫面細節更加細膩逼真。

5、直下式背光源可實現矩陣式區域控光，每個區域的LED燈都可以自由控制亮度和暗滅，在顯示黑色的時候，直接關掉其對應LED區域的光，就能夠表現出非常完美的黑色。因此可以展現出更優秀的色彩和明暗對比效果。

通過以上的對比可以發現，直下式LED背光源和側入式LED背光源各有千秋，大家可以根據自己的需要，選擇不同的LED背光源類型。
